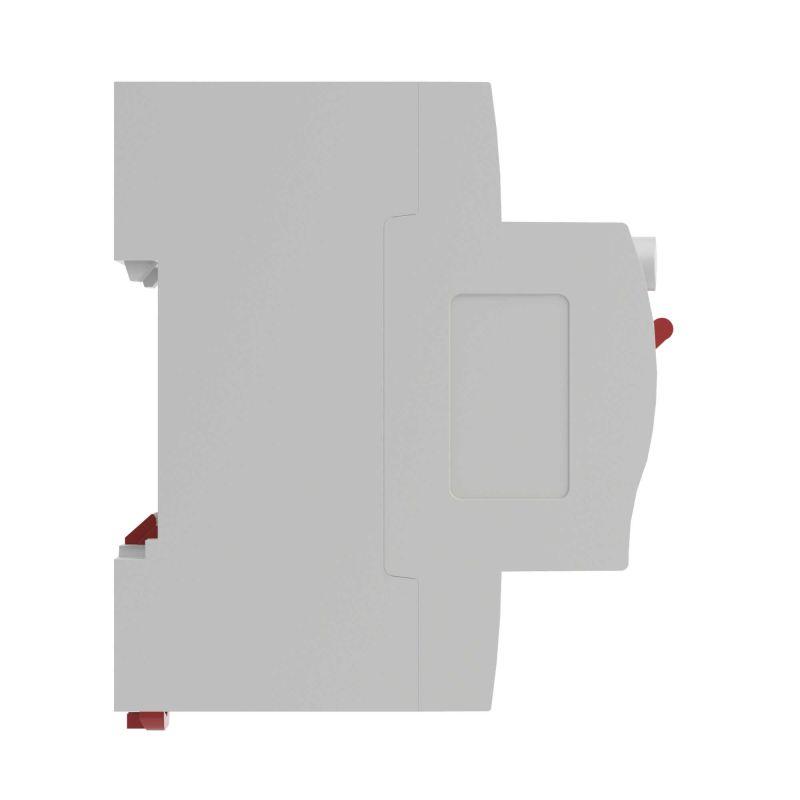

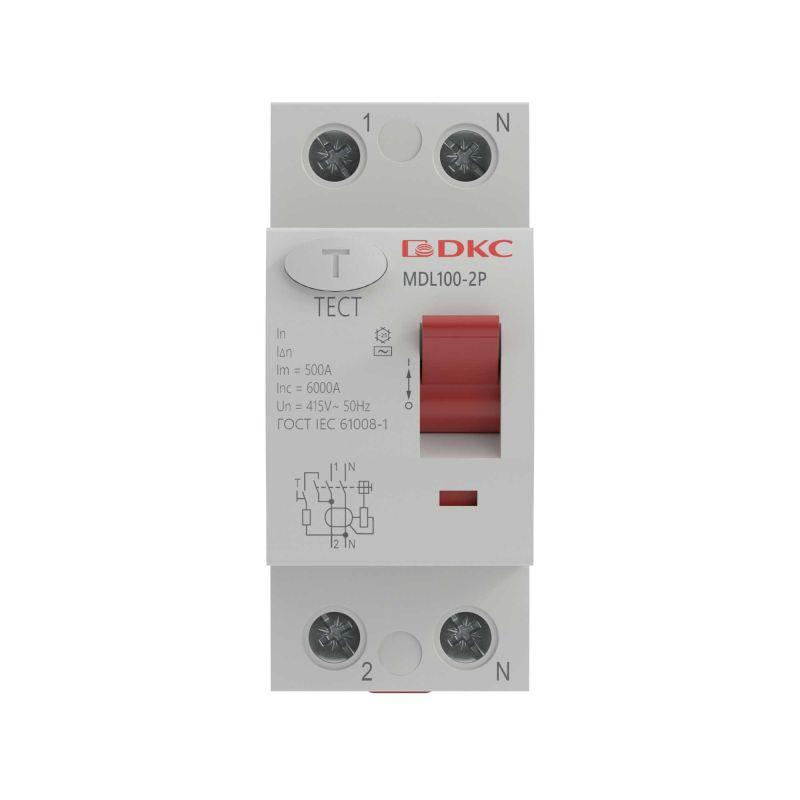

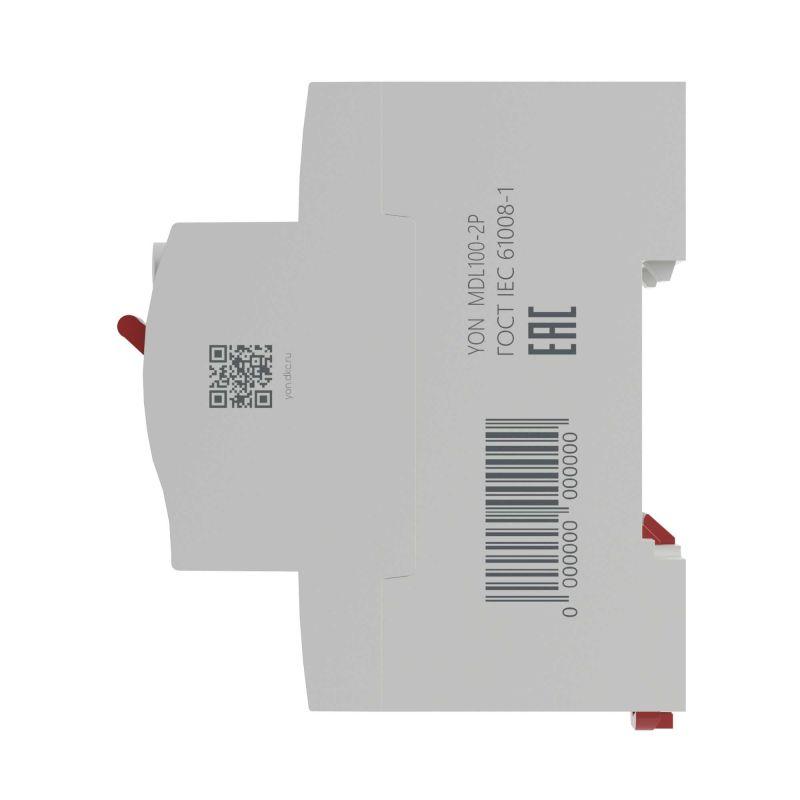

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 300мА тип AC MDL100 YON MDL100-2P4-40-AC
Артикул производителя
MDL100-2P4-40-AC
{
"id": 245520,
"canBuy": "N",
"price": 0,
"priceOld": 0,
"economy": 0,
"number": 1,
"multiplicity": 1 }
[]
YON (группа DKC)
| Бренд: | YON (группа DKC) |
|---|---|
| Вес, кг: | 0.223 |
| Степень защиты IP: | IP20 |
| Количество полюсов: | 2 |
| Способ монтажа: | DIN-рейка |
| Ширина в числах модульных расстояний: | 2 |
Единица измерения: штук
Сохранить или поделиться с близкими:
Цена
{{ priceOld | localeString }}
{{ price | localeString }} / шт.
Экономия
{{ economy*number | localeString }}
На складе 0 шт.
Под заказ
Обновлено 17.08.2026
Итого: {{ price*number | localeString }}
Доставка по г. Самаре
- Заказ до 20 000 руб. стоимость доставки по Самаре - 500 рублей
- Заказ от 20 000 руб. доставка по Самаре БЕСПЛАТНО
Доставка в регионы РФ
- Заказ до 50 000 руб. - 1000 руб. до любой транспортной компании
- Заказ от 50 000 руб. - БЕСПЛАТНО
Все вопросы по оплате вы можете задать нашим менеджерам по телефону. На данный моменты оплату заказа можно осуществить путем оплаты выставленного счета. Порядок оплаты: Вы формируете заказ на сайте.
Наши специалисты формируют счет на оплату и отправляют его Вам. Вы оплачиваете счет посредством оформления платежного поручения или оплаты с помощью карт.
Устройство защитного отключения (УЗО) серии "YON MAX" на номинальный ток 40 А, 2 полюса, ток утечки 300 мА, отключающей способностью 10 кА. Предназначено для защиты от возгораний из-за утечки тока. Применяется в сетях с напряжением 230 В. Модульное оборудование "YON MAX" используется при строительстве домов, многоквартирных жилых комплексов, торговых центров, коттеджей и объектов социальной инфраструктуры. Гарантия производителя 5 лет.
| Бренд: | YON (группа DKC) |
|---|---|
| Степень защиты IP: | IP20 |
| Количество полюсов: | 2 |
| Способ монтажа: | DIN-рейка |
| Ширина в числах модульных расстояний: | 2 |
| Частота: | 50 Гц |
| Номинальный ток: | 40 А |
| Температура окружающей среды при эксплуатации с: | -25 град.C |
| Температура окружающей cреды при эксплуатации по: | 40 град.C |
| Номинальный ток утечки, мА: | 0.3 мА |
| Тип по току утечки: | Переменный ток (AC) |
| Селективная защита: | Нет |
| Номинальная предельная наибольшая отключающая способность (Icw), кА: | 10 кА |
| Устойчивость к импульсам тока: | 10 кА |
| Номинальное импульсное напряжение: | 4 кВ |
